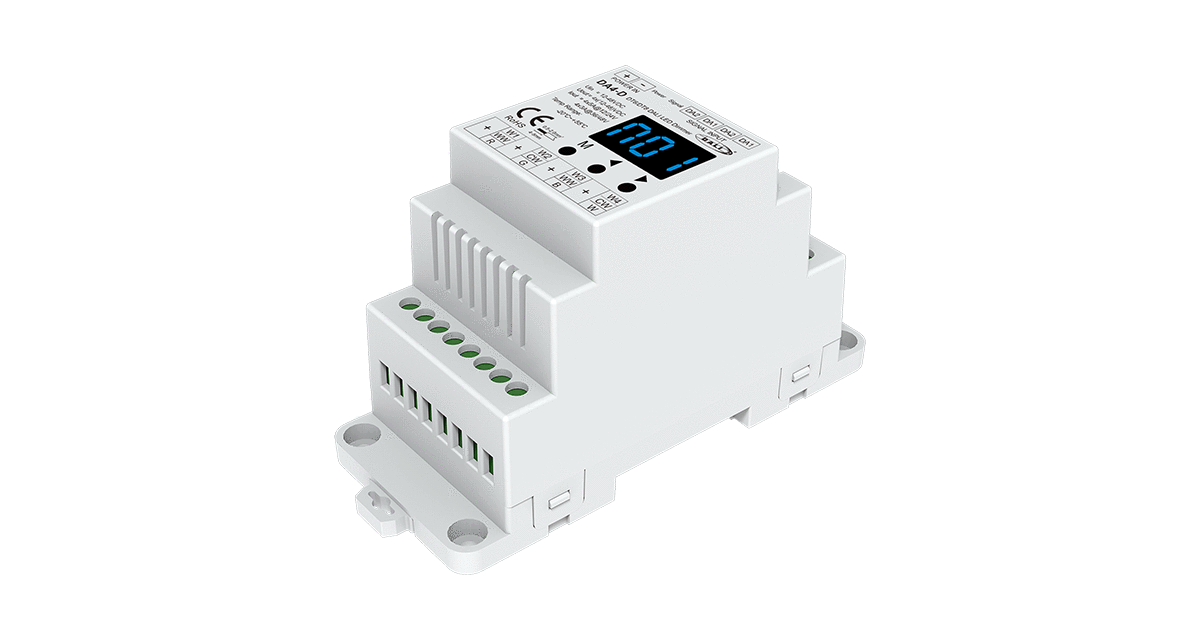

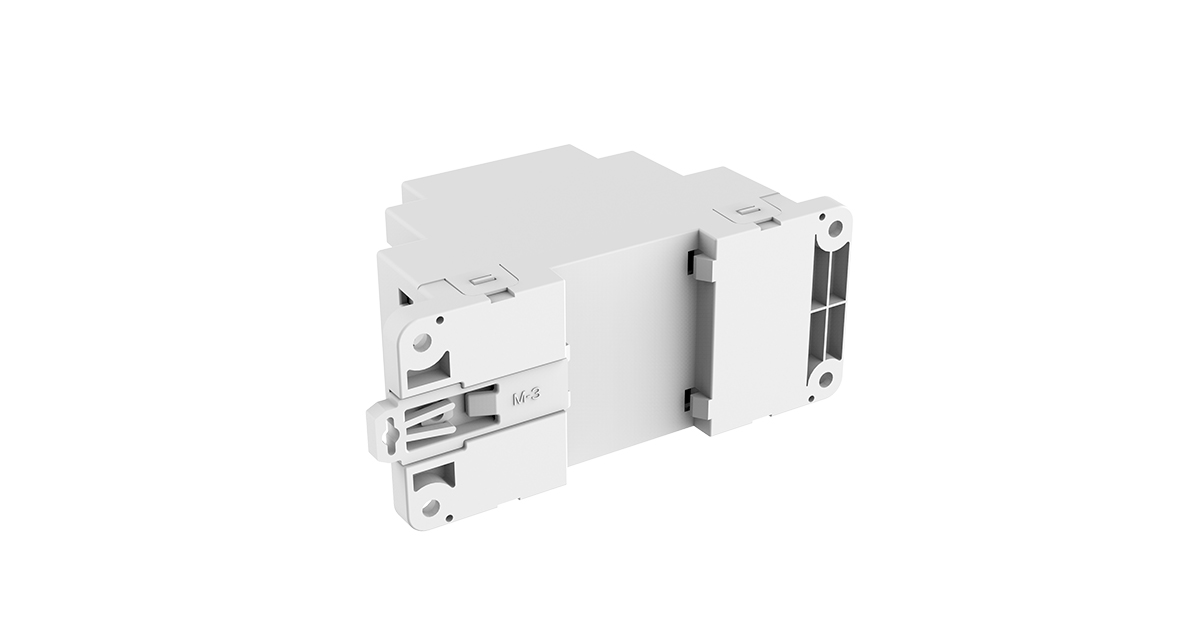

DA4-D 4-Kanal DALI LED-Dimmer für Hutschienen – 12–48 V DC, je 5 A, Konstantspannung, DT6 & DT8

In der professionellen Gebäudeautomation führt an DALI kaum ein Weg vorbei, und der DA4-D bringt deine LED Streifen sauber in dieses System. Der 4-Kanal DALI LED Dimmer für die Hutschiene arbeitet mit Konstantspannung von 12 bis 48 V und liefert bis zu 5 A pro Kanal, genug Reserve auch für leistungsstarke Lichtbänder. Als DALI 2 Empfänger beherrscht er sowohl den Gerätetyp DT6 für einzeln gedimmte Kanäle als auch DT8 für CCT LED Streifen mit einstellbarer Farbtemperatur sowie RGB und RGBW LED Streifen mit voller Farbsteuerung. Damit deckt ein einziges Hutschienen-Modul die gesamte Bandbreite von der schlichten weißen Lichtlinie bis zur farbdynamischen Szene ab, geplant und in Betrieb genommen so, wie es Elektriker und Lichtplaner aus dem DALI-Umfeld gewohnt sind. DT6 und DT8 richtig eingesetzt Die beiden Gerätetypen entscheiden darüber, wie der Dimmer im Bus auftritt. Im DT6-Betrieb bekommt jeder der vier Kanäle eine eigene DALI-Adresse und arbeitet unabhängig, ideal für bis zu vier getrennt gedimmte einfarbige Lichtkreise, etwa Vitrine, Voute, Regal und Arbeitsfläche in einem Raum. Im DT8-Betrieb fasst der DA4-D alle Kanäle unter einer einzigen Adresse zusammen und steuert darüber Tunable White, RGB oder RGBW als Einheit. Das hält die Farbsteuerung synchron und spart wertvolle Adressen im Bus, der pro Linie nur 64 Teilnehmer aufnimmt. Gerade in der Bürobeleuchtung spielt DT8 seine Stärke aus, wenn die Farbtemperatur über den Tag dem natürlichen Lichtverlauf folgt. Wie sich solche Konzepte in eine übergreifende Steuerung einfügen, zeigt der Ratgeber LED Beleuchtung smart steuern. Nahtlose Integration ins DALI 2 System Der DA4-D folgt dem DALI-Standard nach IEC 62386 mit den Teilen 102, 207 und 209 und fügt sich damit in bestehende Anlagen ein, ganz gleich, welches Steuergerät den Bus führt. Die Adressierung läuft wahlweise automatisch über den DALI Master oder manuell über das Display direkt am Gerät, sodass du auch ohne Inbetriebnahme-Software erste Funktionen prüfen kannst. Eine integrierte Selbsttestfunktion unterstützt bei Inbetriebnahme und Fehlersuche. Praktisch für den Alltag ist der zusätzliche Push-Eingang: Daran schließt du einen klassischen Taster an und steuerst Helligkeit, Farbtemperatur oder Farbe direkt vor Ort, ohne den Bus zu bemühen. So bleibt das Licht auch dann bedienbar, wenn die Systemsteuerung noch nicht programmiert ist oder der Nutzer schlicht einen gewohnten Taster an der Wand haben möchte. Passende Bedienstellen findest du unter LED DALI Schalter & Dimmer. Flimmerfreies Dimmen nach der DALI Kurve Gedimmt wird per PWM entlang der standardisierten logarithmischen DALI-Kurve, die das Helligkeitsempfinden des Auges nachbildet und deshalb über den gesamten Bereich gleichmäßig wirkt. Die PWM-Frequenz stellst du in fünf Stufen von 1 bis 16 kHz ein. Für Wohn- und Verkaufsflächen genügt der untere Bereich, in Büros mit Bildschirmarbeit und überall dort, wo gefilmt oder fotografiert wird, sorgt eine hohe Frequenz für sichtbar ruhiges, flimmerfreies Licht. Schutzfunktionen gegen Kurzschluss, Überlast und Überhitzung mit automatischer Wiederherstellung sichern den Dauerbetrieb ab: Ist die Störung behoben, nimmt der Dimmer den Betrieb selbstständig wieder auf, ohne dass jemand den Schaltschrank öffnen muss. Montage im Schaltschrank mit der richtigen Versorgung Als DIN-Modul rastet der DA4-D auf der Hutschiene ein und wird über Schraubklemmen verdrahtet, direkt neben Netzteil und Sicherungen. Für die Lastversorgung eignet sich ein Hutschienen LED Netzteil in derselben Bauform, dimensioniert mit Reserve über der Anschlussleistung der Streifen. Die Rechnung dazu nimmt dir der Ratgeber LED Netzteil berechnen ab. Denk außerdem daran, dass der DALI Bus eine eigene Busspannungsversorgung benötigt, sofern diese nicht bereits im Steuergerät steckt. Passende Geräte dafür findest du in der Kategorie LED DALI Stromversorgung. So entsteht eine komplette DALI-Zone auf wenigen Zentimetern Hutschiene: Netzteil, Busversorgung und Dimmer nebeneinander, sauber beschriftet und jederzeit erweiterbar.
