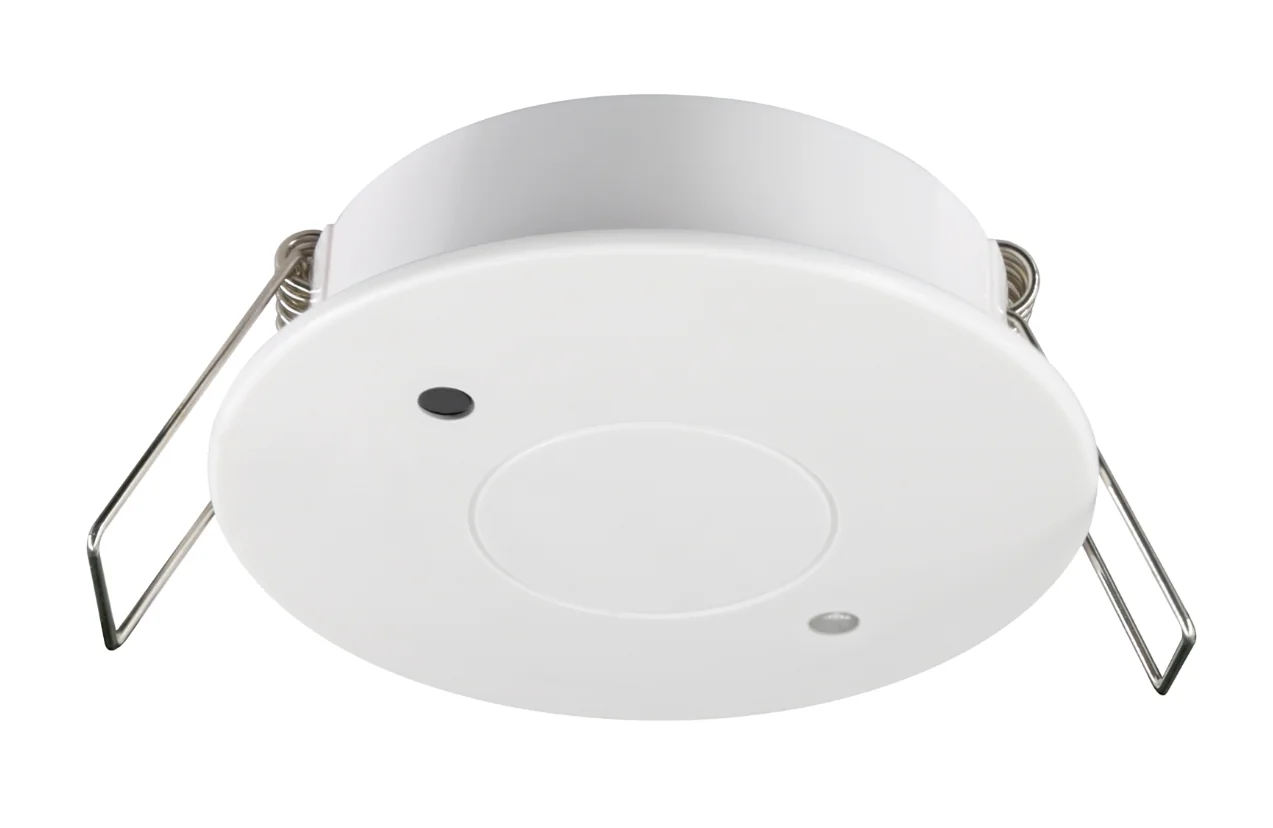

SR-DA9030A-MW DALI-2 Decken-Multisensor mit Mikrowellen-Präsenz- und Lichtsensor, D4i-kompatibel

Der SR-DA9030A-MW ist ein DALI-2 und D4i zertifizierter Multisensor zur Deckeneinbau-Montage, der Mikrowellen-Präsenzerkennung und Tageslicht-Messung in einem kompakten Gehäuse vereint. Über die DALI-2 Schnittstelle meldet der Sensor sowohl Bewegungs-Events als auch aktuelle Lux-Werte an einen zentralen DALI-Master oder ein KNX-DALI-Gateway und bildet damit die Sensorik-Basis für tageslichtabhängige Lichtsteuerung und präsenzgesteuerte Beleuchtungs-Anlagen. Mit einem Erfassungs-Bereich von 360 Grad an der Decke und einer empfohlenen Montagehöhe von 4 bis 8 Metern, maximal bis zu 15 Metern, eignet sich der Sensor besonders für Lagerhallen, Hochregal-Anlagen, Großraumbüros, Klassenzimmer und Konferenzräume. Das robuste ABS-Gehäuse in Weiß passt in Standard-Deckenausschnitte mit 70 bis 73 Millimeter Durchmesser und integriert sich diskret in moderne Bürodecken oder offene Industriedecken. Mikrowellen-Präsenzerkennung mit 360-Grad-Deckenpattern und bis zu 15 Meter Montagehöhe Der integrierte Mikrowellen-Sensor arbeitet im 5,8 GHz ISM-Band mit einer Toleranz von ±75 MHz und erkennt Bewegungen über das Doppler-Prinzip. Im Gegensatz zu klassischen PIR-Sensoren reagiert die Mikrowellen-Technik auch auf kleinste Bewegungen, durchdringt dünne Trennwände und Glas und arbeitet temperatur-unabhängig. Damit liefert der Sensor zuverlässige Anwesenheits-Erkennung auch bei verdeckten Personen, etwa hinter Regalen oder Möbeln. Der Erfassungs-Winkel beträgt 360 Grad in der Decken-Montage und 150 Grad in der Wand-Montage. Bei einer Standard-Montagehöhe von 4 bis 8 Metern entstehen Erfassungs-Bereiche mit Durchmessern zwischen 6 und 12 Metern, abhängig von der gewählten Empfindlichkeit. Die Sensitivität lässt sich in 16 Stufen von 0 bis 15 einstellen, wobei Stufe 0 die höchste Empfindlichkeit darstellt. Damit lässt sich der Erfassungs-Bereich präzise an die Raum-Geometrie und die gewünschte Reaktions-Empfindlichkeit anpassen. Integrierter Lichtsensor mit 10-Lux-Auflösung für tageslichtabhängige Lichtsteuerung Parallel zur Präsenzerkennung misst der integrierte Lichtsensor die Umgebungs-Helligkeit im Bereich von 0 bis 1000 Lux mit einer Auflösung von 10 Lux. Die Lux-Werte werden als DALI-2 Events nach IEC 62386-304 an den Master übertragen, der daraus die Soll-Helligkeit der Leuchten berechnet und an die angeschlossenen DALI Controller sendet. Damit entsteht eine geschlossene Regelschleife: bei steigendem Tageslicht dimmt die Anlage automatisch ab, bei nachlassendem Tageslicht hellt sie auf. Die Hysterese-Funktion verhindert dabei ständige Helligkeits-Schwankungen bei wechselnden Lichtverhältnissen. Über den Hysteresis-Min-Parameter lässt sich eine Mindest-Helligkeit definieren, unterhalb derer keine neuen Events generiert werden. Auch die Report-Zeit und die Dead-Time sind individuell konfigurierbar. Damit entstehen energieeffiziente Beleuchtungs-Anlagen, in denen die Beleuchtung kontinuierlich an das Tageslicht angepasst wird, ohne den Nutzer durch sichtbare Sprünge zu stören. DALI-2 zertifiziert nach IEC 62386-303 und -304 mit zwei separaten Instances Der SR-DA9030A-MW ist als DALI-2 Eingabegerät nach IEC 62386 (2014) zertifiziert und stellt zwei separate Instances bereit: Instance 0 ist der Occupancy-Sensor nach IEC 62386-303 mit den drei Zuständen Vacant, Still Vacant und Occupied. Instance 1 ist der Light-Sensor nach IEC 62386-304 mit kontinuierlicher Lux-Wert-Übertragung. Beide Instances werden unabhängig voneinander konfiguriert und können separat aktiviert oder deaktiviert werden. Durch die DALI-2 Zertifizierung arbeitet der Sensor herstellerübergreifend mit allen DALI-2 konformen Master-Geräten und Gateways zusammen, einschließlich des SK-LED SR-2300-USB DALI Master Controllers, MDT KNX-DALI-Gateways, Lunatone DALI-Master, Tridonic basicDIM und Helvar Designer-Systeme. Eine Übersicht passender KNX-DALI-Komponenten findest du in der Kategorie DALI Gateway. D4i-Konformität für die Versorgung über AUX 24V der LED-Driver Zusätzlich zur DALI-2 Zertifizierung trägt der Sensor das D4i-Konformitäts-Zeichen. D4i ist eine Erweiterung des DALI-2 Standards, die spezifische Anforderungen an LED-Driver und Sensoren in vernetzten Beleuchtungs-Anlagen definiert. Ein zentraler D4i-Vorteil ist die Versorgung des Sensors direkt aus dem LED-Driver über den AUX-24V-Anschluss. Damit entfällt eine separate Sensor-Versorgung, sofern der angeschlossene LED-Driver D4i-konform ist und einen AUX-24V-Ausgang bereitstellt. In gemischten Anlagen mit nicht-D4i-Drivern lässt sich der Sensor alternativ über ein externes 12 bis 36 V DC Netzteil versorgen. Damit ist der SR-DA9030A-MW sowohl in modernen D4i-Installationen als auch in bestehenden DALI-Anlagen einsetzbar und bildet eine zukunftssichere Sensorik-Lösung für Bestandsbauten und Neubauten gleichermaßen. Versorgung extern über 12 bis 36 V DC oder vom D4i-Driver Im Standard-Setup wird der Sensor über die V+ und GND(DALI-) Klemmen mit 12, 24 oder 36 V DC versorgt. Dafür eignen sich gängige 24V LED Netzteile oder 12V LED Netzteile aus dem SK-LED Sortiment. Die DALI-Kommunikation läuft separat über die DALI+ und DA- Klemmen und benötigt eine Bus-Versorgung, beispielsweise über das SR-2400PS DALI Bus-Netzteil oder über die integrierte Bus-Versorgung eines DALI-Masters. Der Stromverbrauch am DALI-Bus beträgt typische 2 Milliampere, was sich in die DALI-2 Bus-Last-Berechnung von maximal 250 mA pro DALI-Linie problemlos einreiht. Bei der Auslegung größerer Anlagen mit vielen Sensoren oder DALI-Geräten ist die DALI Stromversorgung entsprechend zu dimensionieren. Konfiguration über DALI-2 Software wie Lunatone DALI Cockpit oder Helvar Designer Die komplette Konfiguration des Sensors erfolgt über eine DALI-2 konforme Master-Software. Tools wie Lunatone DALI Cockpit mit einem Lunatone USB-Interface, Helvar Designer oder der SK-LED DALI Master Controller scannen den Bus, erkennen den Sensor als Control Device und ermöglichen die Konfiguration aller Parameter: Hold Time, Dead Time, Report Time, Hysterese, Sensitivity, Event-Filter und Adressen-Vergabe. Über das Event-Filter-System lässt sich präzise definieren, welche Zustands-Änderungen Events am DALI-Bus auslösen. Für den Occupancy-Sensor stehen die Filter Vacant, Still-Vacant, Occupied, Movement, No-Movement und Still-Occupied zur Verfügung. Für den Light-Sensor lassen sich kontinuierliche Lux-Werte mit definierbarer Hysterese melden. Damit bleibt der DALI-Bus auch in großen Anlagen mit vielen Sensoren übersichtlich und überlastfrei. Anwendungsbereiche: Bürobeleuchtung, Lagerhallen und Hochregal-Beleuchtung Klassische Einsatzbereiche sind gewerbliche Bürobeleuchtungen mit zentralem DALI-Lichtmanagement, in denen Konferenzräume und Großraum-Büros automatisch über Präsenzerkennung und tageslichtabhängige Helligkeits-Anpassung gesteuert werden. In Flurbeleuchtungen und Treppenhäusern aktiviert der Sensor die Beleuchtung bei Anwesenheit und dimmt zu definierten Stand-by-Stufen, wenn keine Bewegung erkannt wird. Besondere Stärken zeigt der Sensor in Lagerhallen, Werkstätten, Hochregal-Anlagen und Industriedecken mit 8 bis 15 Metern Montagehöhe, in denen klassische PIR-Sensoren an ihre Grenzen kommen. Auch in Ladenbeleuchtungen mit hohen Decken und großen Flächen eignet sich der Multisensor, um Beleuchtung präsenzabhängig und tageslicht-gesteuert zu betreiben. In Kombination mit einem SR-2422K8-DA2-WSK DALI-2 Wandtaster oder dem SR-DA2833PN-DA2 Tasterkoppler entstehen vollständige DALI-2 Bedien- und Sensorik-Lösungen. Bei Fragen zur Anlagenplanung, zur Wahl zwischen DALI-2 und D4i-Versorgung, zur Dimensionierung der DALI-Bus-Last, zur Konfiguration über Lunatone DALI Cockpit oder zur Integration in bestehende KNX-DALI-Anlagen beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Eine Übersicht aller DALI-Komponenten findest du in unserer DALI Steuerungskategorie. Für komplette DALI-Anlagen aus SR-DA9030A-MW, Master, Controllern und Bedien-Komponenten aus unserem LED Steuerungs-Sortiment stellen wir gerne ein individuelles Angebot zusammen.
