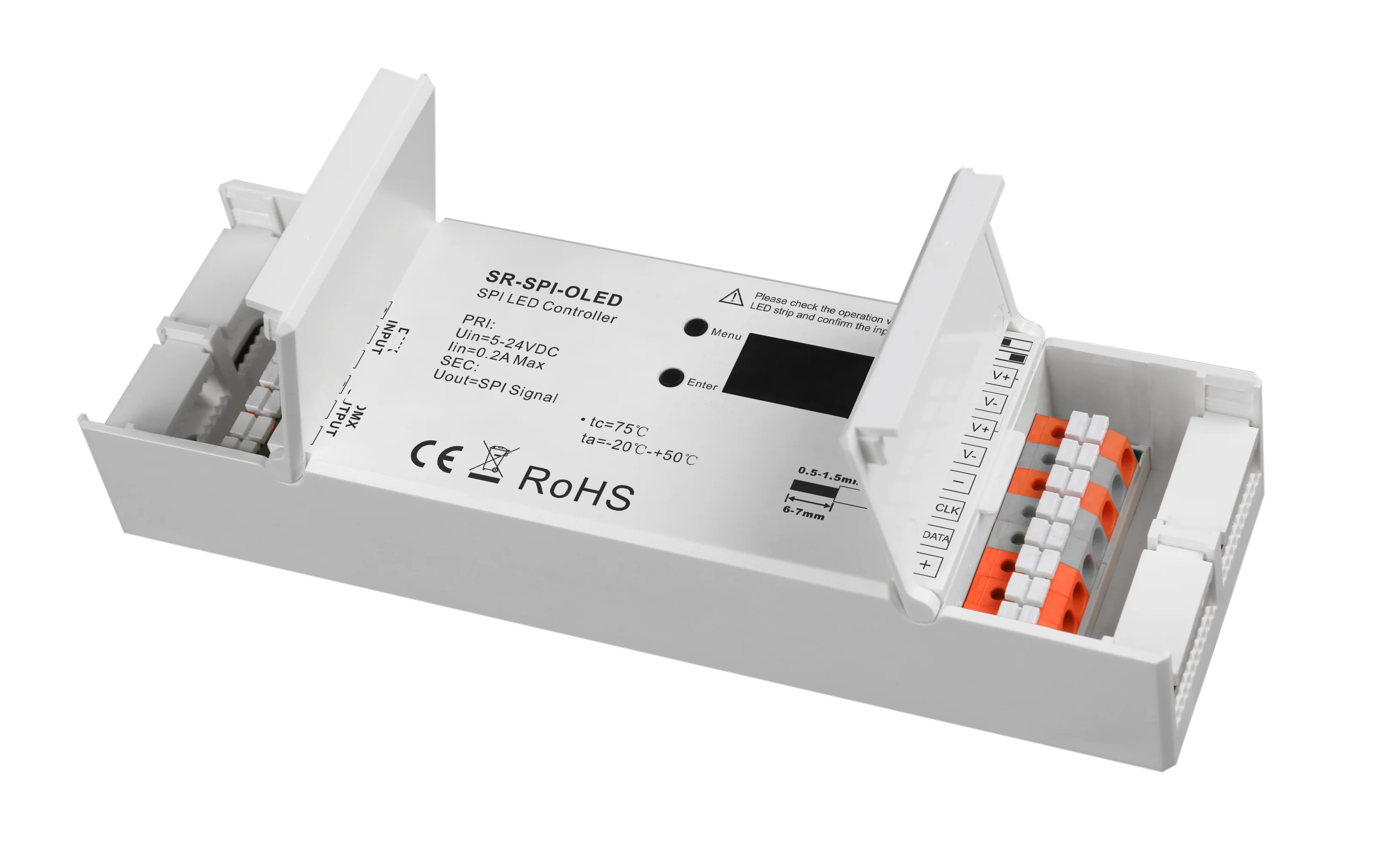

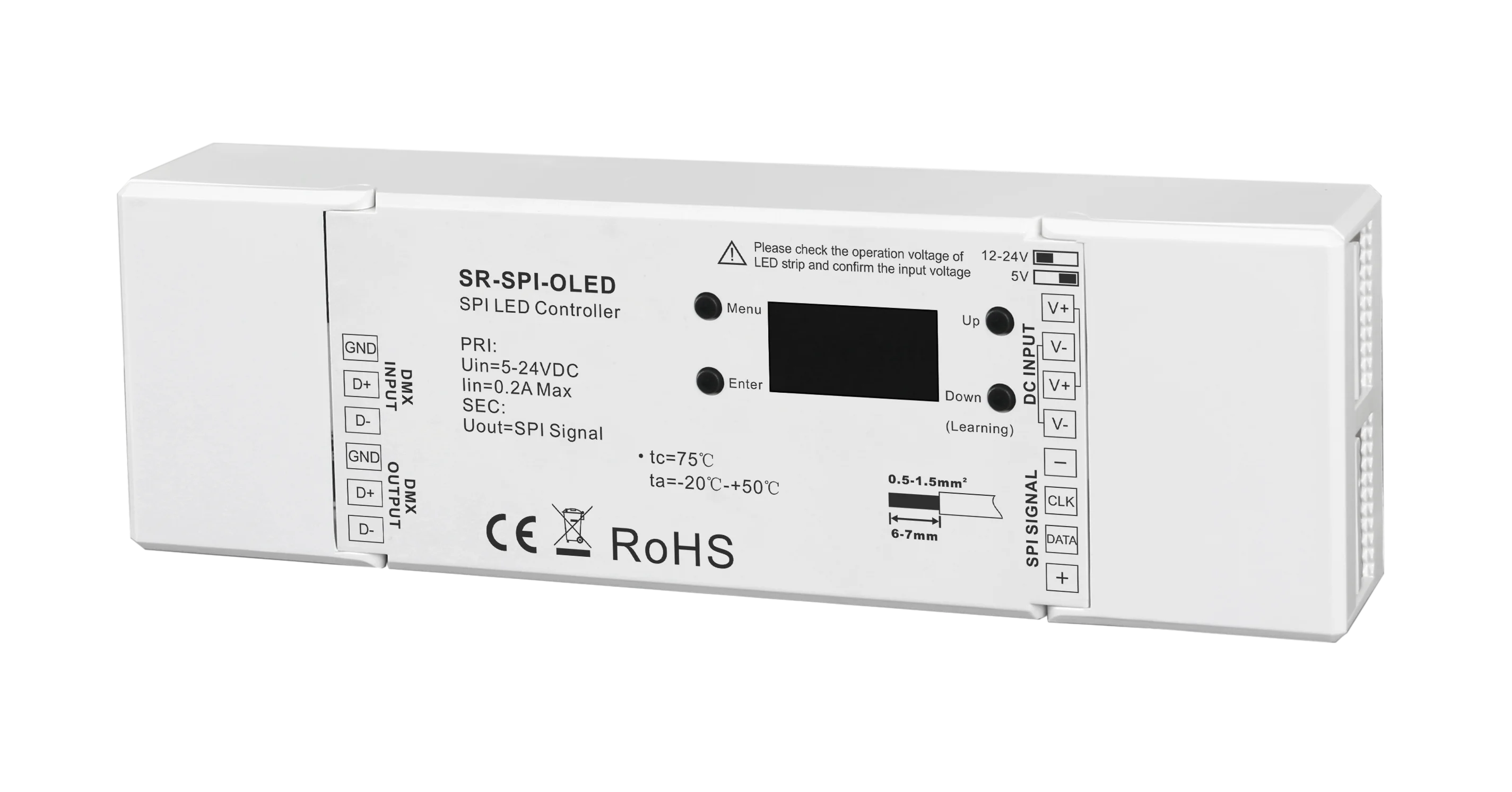

SR-SPI-OLED SPI Pixel-Controller DMX RF OLED 44 IC-Typen 5-24V DC für digitale LED Streifen

Der SR-SPI-OLED ist ein Pixel-Controller, der DMX- oder RF-Signale in das SPI-Protokoll umsetzt und damit digitale, einzeln adressierbare LED-Streifen wie WS2812B, SK6812, APA102, TM1814 und weitere Pixel-Streifen ansteuert. Mit einem integrierten OLED-Display und vier Bedientasten lassen sich alle wichtigen Parameter direkt am Gerät einstellen, ohne PC oder externe Software. Damit ist der Controller die Brücke zwischen klassischer DMX-Profitechnik und der Welt der digitalen Pixel-LEDs. Über den DMX-Eingang lässt sich der Controller in bestehende DMX-Anlagen integrieren und mit professionellen Lichtpulten oder Sequencing-Software wie Madrix oder Resolume ansprechen. Im alternativen RF-Modus arbeitet das Gerät standalone mit einer RF-Fernbedienung und nutzt fünfunddreißig vorprogrammierte Sequenzen, Chaser-Effekte und statische Farben. Der Spannungsbereich von 5 bis 24 Volt DC ist per DIP-Schalter wählbar und deckt alle gängigen Pixel-Streifen-Spannungen ab. Zwei Betriebsmodi: DMX-Eingang und RF-Standalone Im DMX-Modus konvertiert der SR-SPI-OLED das standardisierte DMX-512-Signal in das SPI-Protokoll für die angeschlossenen Pixel-Streifen. Es stehen 512 DMX-Decoding-Kanäle zur Verfügung, was bei einzeln adressierbaren Pixeln bis zu 170 RGB- oder 128 RGBW-Pixel ermöglicht. Im Macro-Modus, bei dem alle Pixel gemeinsam als eine Zone behandelt werden, lässt sich die Kapazität auf bis zu 3333 RGB-Pixel erweitern, gesteuert über nur drei oder vier DMX-Kanäle. Eine konfigurierbare Group-Length-Funktion bildet einen Mittelweg, bei dem mehrere Pixel zu Gruppen zusammengefasst und über reduzierte DMX-Adresszahlen angesprochen werden. Im RF-Modus arbeitet der Controller eigenständig ohne DMX-Pult. Eine kompatible RF-Fernbedienung (869,5 / 916,5 / 434 MHz) wird einmalig per Learning-Taste gepairt und kann anschließend alle fünfunddreißig vorprogrammierten Effekte abrufen sowie Geschwindigkeit, Helligkeit und Farbauswahl steuern. Passende Fernbedienungen findest du in der Kategorie LED-Fernbedienungen. Damit eignet sich der SR-SPI-OLED auch für Anwendungen, in denen keine vollständige DMX-Anlage vorhanden ist, beispielsweise Heim- und Gaming-Installationen. OLED-Display und sechs Konfigurationsmenüs Über das hintergrundbeleuchtete OLED-Display und die vier Tasten Menü, Enter, Up und Down werden sechs Hauptparameter eingestellt: Betriebsmodus (DMX oder RF), IC-Typ, Farbreihenfolge, DMX-Start- und End-Adresse, Output-Length (Gesamtkanalzahl) sowie Group-Length (Pixel pro Gruppe). Die Output-Length ist auf bis zu 9999 Kanäle einstellbar, was den Controller auch für große Pixel-Installationen mit mehreren parallelen Strängen geeignet macht. Die Konfiguration bleibt nach dem Einstellen dauerhaft im Gerät gespeichert. 44 unterstützte Pixel-ICs: WS2812B, SK6812, APA102 und mehr Eine besondere Stärke des SR-SPI-OLED ist die Kompatibilität mit vierundvierzig unterschiedlichen Treiber-ICs aus dem Pixel-LED-Sortiment. Unterstützt werden die WS-Serie (WS2811, WS2812B, WS2813, WS2814, WS2815, WS2816, WS2818), die TM-Serie (TM1812, TM1809, TM1804, TM1914A), die UCS-Serie (UCS1903, UCS2904B, UCS6912, UCS8904), die LPD-Serie (LPD6803, LPD8806, LPD1882, LPD1886), die APA-Serie (APA102, APA104, APA105, APA107), die SK-Serie (SK6812, SK9822, SK9826) sowie weitere MBI- und P9883-ICs. Zusätzlich lässt sich die Farbreihenfolge zwischen RGB, RBG, GRB, BRG, BGR, GBR und RGBW frei wählen, falls der angeschlossene LED-Streifen eine vom Standard abweichende Reihenfolge nutzt. Damit deckt der Controller praktisch das komplette Spektrum der am Markt erhältlichen digitalen Pixel-Streifen ab. Die passenden Streifen findest du in der Kategorie SPI LED-Streifen mit unterschiedlichen Pixel-Dichten, Spannungen und Schutzklassen. Anwendungsbereiche Klassische Einsatzbereiche sind Medienfassaden mit Pixel-Mapping über DMX-Software, Theaterbeleuchtungen mit dynamischen Pixel-Effekten, Messeauftritte mit großflächigen Pixel-Walls, animierte Treppenbeleuchtungen mit Lauflicht-Effekten je Stufe sowie Gaming-Setups mit individuell ansteuerbarer LED-Beleuchtung im RF-Standalone-Betrieb. Im Profibereich lässt sich der Controller in bestehende DMX-Anlagen einbinden und über einen DMX-Master-Controller oder eine DMX-Software wie Madrix steuern. Für reine Hobby- und Heimanwendungen reicht der RF-Modus mit Fernbedienung, was die Investitionsschwelle gegenüber vollwertigen Pixel-Mapping-Lösungen deutlich senkt. Wer sich zwischen RGB- und RGBW-Pixel-Streifen entscheiden möchte, findet im Ratgeber RGB, RGBW oder RGBCCT LED Streifen eine ausführliche Erklärung der Unterschiede. Installation, Stromversorgung und Zubehör Das Gerät wird per Schraubklemmen verkabelt: DC-Eingang mit 5 bis 24 Volt (per DIP-Schalter wählbar), DMX-In, DMX-Out sowie SPI-Ausgang mit V+, CLK, DATA und GND zu den Pixel-Streifen. Bei dreikanaligen Pixeln (WS2812B etc.) wird nur die DATA-Leitung benötigt, bei vierkanaligen ICs (APA102, SK9822 etc.) zusätzlich die CLK-Leitung. Über einen DC-Ausgang können die Pixel-Streifen direkt durch den Controller versorgt werden, sofern die Stromaufnahme unter dem 0,2-Ampere-Eingangslimit liegt; bei größeren Installationen muss die Streifen-Versorgung separat über ein 24V LED-Netzteil erfolgen. Die DMX-Verbindung zwischen Lichtpult und Controller wird mit einem zweipoligen geschirmten DMX-Kabel mit 110 oder 120 Ohm Wellenwiderstand ausgeführt. Für saubere Wärmeableitung und ein professionelles Erscheinungsbild empfiehlt sich die Montage der Pixel-Streifen in passenden LED-Aluprofilen. Weitere Pixel- und Konstantspannungs-Controller findest du in der Kategorie SPI LED-Controller. Bei Fragen zur Pixel-Anlagenplanung, zur IC-Konfiguration für deinen Streifen, zur DMX-Adressierung im Macro- oder Group-Modus oder zur Auswahl der passenden Pixel-Software beraten wir dich gerne telefonisch, per E-Mail oder über WhatsApp. Für komplette Setups aus dem LED-Steuerungs-Sortiment stellen wir gerne ein individuelles Angebot zusammen.
